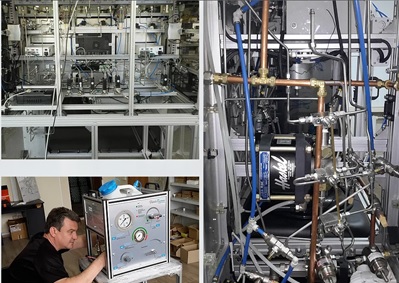

Вентили, клапаны, трубки и фитинги
на высокие и сверхвысокие давления
Большинствопредставленного оборудования целесообразно использовать при
давлениях выше 450 бар. Основные классы давления:
1034, 1380, 2070 и 4140 бар (103, 138, 207 и 414 Мпа).
Оборудование аналогично и взаимозаменяемо с большинством известных брендов арматуры высоких и
сверхвысоких давлений: BuTech,Maximator, HIP, Autoclave, HIFLUX, а также с соответствующими сериями арматуры
Hy-Lok, Swagelok и др.
Любая техническая консультация по арматуре: 8 (495) 973-30-48, Алексей.
ИГОЛЬЧАТЫЕ ВЕНТИЛИ
Вентили NPT до 1034 бар 1/4, 3/8, 1/2
Вентили M до 1380 бар 1/4, 3/8, 9/16, 3/4, 1
Вентили H до 2070 бар 1/4, 3/8, 9/16
Вентили H до 4140 бар 1/4, 3/8, 9/16
Исполнения со сменным седлом
Исполнения с пневматическим приводом
Нержавеющая сталь 316
Диапазон температур -73..232°C ПЕРЕЙТИ
УГОЛКИ, ТРОЙНИКИ, КРЕСТОВИНЫ, МУФТЫ
Серия M до 1380 бар: 1/4, 3/8, 9/16, 3/4, 1 Серия H до 4140 бар: 1/4, 3/8, 9/16
Муфты со скользящей втулкой Проходные муфты для панельного монтажа
Шаровые краны NPT до 1034 бар 1/4, 3/8
Шаровые краны M до 1380 бар 1/4, 3/8, 9/16
Двухходовые, трёхходовые
С ручным и пневматическим приводом
Нормально открытые, закрытые, двойного действия
Материал 316 сталь
Мягкое седло из PEEK ПЕРЕЙТИ
ОБРАТНЫЕ КЛАПАНЫ
Обратные клапаны NPT до 1034 бар 1/4, 3/8, 1/2
Обратные клапаны M до 1380 бар 1/4, 3/8, 9/16, 3/4, 1
Обратные клапаны H до 4140 бар 1/4, 3/8, 9/16
Нержавеющая сталь 316
Высокая герметичность
Температура -40..120°C или -73..232°C
Низкотемпературные исполнения -250°C
Высокотемпературные исполнения 638°C
Давление открытия 1 бар ПЕРЕЙТИ
ФИЛЬТРЫ
Фильтры NPT до 1034 бар 1/4, 3/8, 1/2
Фильтры M до 1380 бар 1/4, 3/8, 9/16, 3/4, 1
Фильтры H до 4140 бар 1/4, 3/8, 9/16
Тонкость фильтрации 5, 10, 35, 65 мкм
Нержавеющая сталь 316
Чашеобразный фильтроэлемент
Малое сопротивление потоку
Температура -73..232°C
Низкотемпературные исполнения -250°C
Высокотемпературные исполнения 638°C ПЕРЕЙТИ
ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ
Предохранительные клапаны H до 4140 бар
1/4 и 9/16, Ду до 4 мм
Диапазоны регулировки, бар:
345-689, 689-1034, 1034-1380,
1380-2070, 2070-3102, 3102-4140
Нержавеющая сталь 316
Температура -73..204°C ПЕРЕЙТИ
БРС
Быстроразъёмные соединения M до 1380 бар
Быстроразъёмные соединения H до 4140 бар
1/4, 3/8, 9/16
Проходные или запирающиеся при разборе под давлением
Нержавеющая сталь 316
Температура -40..120°C ПЕРЕЙТИ
ТРУБЫ И ФИТИНГИ
Трубы M до 1380 бар, 1/4, 3/8, 9/16
Трубы H до 4140 бар, 1/4, 3/8, 9/16
Фитинги M и H для подключения
всех компонентов серий M и H
Соединения типа M и H изготовлены по образцу распространённого стандарта соединений для высоких и сверхвысоких давлений.
Соединение H в сборе
Соединение M в сборе
Соединение в сборе состоит из четырёх элементов: отверстие в теле изделия, трубка, втулка и прижимная гайка.
Уплотнение типа "конус по конусу" происходит за счёт плотного прижатия трубки с предварительно подготовленным
внешним конусом к внутреннему конусу в штуцере изделия. Прижим осуществляется благодаря затягиванию прижимной
гайки в теле изделия, которая оказывает усилие на втулку, которая в свою очередь через резьбу передаёт усилие
на трубку. Преимущества такой конфигурации:
1. Резьбы соединения разгружены от воздействия давления внутри трубы. В случае потери герметичности между
конусами, жидкость свободно проливается в полость фитинга и через специальные разгрузочные отверстия. Таким
образом полностью исключена возможность вылета соединения под давлением.
2. Если прижимная гайка не затянута, ничто не мешает фитингу свободно вращаться вокруг своей оси. Таким образом
возможно позиционирование любого изделия поворотом вокруг оси трубки.
3. Все изделия с соединениями M и H поставляются с втулками и прижимными гайками. Для подготовки соединения
достаточно нарезать на трубке резьбу и подготовить конус.
4. Простой и быстрый сбор/разбор соединения.
5. Возможность многократного использования: все элементы трубки практически не подвержены износу. В случае порчи
зеркала конуса на трубе, его восстановление осуществляется с помощью спец.инструмента оперативно и без затрат.
Типы соединений M и H
Типы соединений M и H находят отражение в любом номенклатурном коде изделия. Типоразмеры M: 1/4, 3/8, 9/16, 3/4, 1; типоразмеры H:1/4, 3/8, 9/16. Описание всех типов M и H представлены в таблице:
Соединение типа MF и HF как правило является частью подключаемого изделия, поставляемого вместе с гайками и
втулками в сборе. К такому соединению можно подключить либо трубку с резьбой и конусом (MT), либо, предварительно
выкрутив гайку и втулку, другое изделие с соединением типа MM и HM. Достоинством в случае использования MM/HM
является компактность, а недостатком -- невозможность позиционирования изделий друг относительно друга поворотом
вокруг оси точки подключения. Мы рекомендуем везде, где возможно, использовать комбинацию MF+гайка+втулка+MT или
HF+гайка+втулка+HT.
Допишите к номенклатурному коду: -R для заказа вентиля с регулирующей иглой (см. примечание ниже) -1NO, 2NO для заказа вентиля с одно- или двухпоршневым пневматическим приводом, нормально открытого -1NC, 2NC для заказа вентиля с одно- или двухпоршневым пневматическим приводом, нормально закрытого Исполнения 4, 5 и 6 с заменяемым седлом позволяют осуществлять сервисное обслуживание и ремонт вентиля по месту установки, без демонтажа.
Рекомендуются к использованию, если в исключительных случаях между седлом и иглой вентиля возможно попадание частиц высокой твердости.
P, Бар
Размер
Ду, мм
Прямой, Исп. 1
Угловой Исп. 2
3-ходовой Исп. 3
Прямой Исп. 4
Угловой Исп. 5
3-ходовой Исп. 6
1034
1/4" NPT
3,18
NV15FN4A
NV15FN4B
NV15FN4C
1034
3/8" NPT
5
NV15FN6A
NV15FN6B
NV15FN6C
1034
1/2" NPT
7,94
NV15FN8A
NV15FN8B
NV15FN8C
1380
1/4" MF
3,18
NV20MF4A
NV20MF4B
NV20MF4C
NR20MF4A
NR20MF4B
NR20MF4C
1380
3/8" MF
5,56
NV20MF6A
NV20MF6B
NV20MF6C
NR20MF6A
NR20MF6B
NR20MF6C
1380
9/16" MF
7,94
NV20MF9A
NV20MF9B
NV20MF9C
NR20MF9A
NR20MF9B
NR20MF9C
1380
3/4" MF
11,13
NV20MF12A
NV20MF12B
NV20MF12C
NR20MF12A
NR20MF12B
NR20MF12C
1380
1" MF
14,27
NV20MF16A
NV20MF16B
NV20MF16C
NR20MF16A
NR20MF16B
NR20MF16C
2070
1/4" HF
2,39
NV30HF4A
NV30HF4B
NV30HF4C
NR30HF4A
NR30HF4B
NR30HF4C
2070
3/8" HF
3,18
NV30HF6A
NV30HF6B
NV30HF6C
NR30HF6A
NR30HF6B
NR30HF6C
2070
9/16" HF
3,18
NV30HF9A
NV30HF9B
NV30HF9C
NR30HF9A
NR30HF9B
NR30HF9C
4140
1/4" HF
1,57
NV60HF4A
NV60HF4B
NV60HF4C
NR60HF4A
NR60HF4B
NR60HF4C
4140
3/8" HF
1,57
NV60HF6A
NV60HF6B
NV60HF6C
NR60HF6A
NR60HF6B
NR60HF6C
4140
9/16" HF
1,98
NV60HF9A
NV60HF9B
NV60HF9C
NR60HF9A
NR60HF9B
NR60HF9C
Принцип работы.Уплотнение игольчатого вентиля происходит за счёт плотного прижатия иглы к седлу клапана.
Вращательному движению ручки соответствует поступательное движение иглы. Для полного открытия клапана необходимо
совершить примерно 3,5 полных оборотов ручки.
Регулировка сопротивления вентилем. Фактически все клапаны являются регулирующими. С каждым из 3,5
оборотов сопротивление потоку меняется от бесконечного (клапан закрыт) до сопротивления, соответствующего указанному
в таблице диаметру условного прохода Ду. Регулирующие клапаны в действительности допускают более плавную регулировку
за счёт того, что график расходной характеристики более пологий на первых оборотах и более крутой перед полным
открытием.
Рекомендации по уменьшению износа. Основному износу подвержены зеркало седла клапана, зеркало иглы клапана
и фторопластовые уплотнения, изолирующие камеру клапана от внешней среды вдоль штока.
Для предотвращения износа поверхности рекомендуется работать только с чистой жидкостью, также не содержащей
компонентов, способных выпадать твёрдым осадком на рабочих органах клапана.
Для предотвращения износа уплотнений рекомендуется никогда не перетягивать клапан, особенно в случае подозрений
на утечки. Чаще всего причина падения давления в системе иная, однако опыт обслуживания, повторного
введения гидросистем в эксплуатацию и обучения персонала показывает, что первое действие оператора при падении
давления -- попытка затянуть ручку уже полностью закрытого клапана.
Сменное седло. Линейка клапанов со сменным седлом разработана для простого и оперативного ремонта вентиля
без отключения от системы.
Практические отличия шаровых кранов от игольчатых вентилей:
- Угол поворота ручки от полного открытия до полного закрытия: 90° для шарового крана и тысячи
градусов для игольчатого вентиля;
- Двухходовые шаровые краны в открытом положении оказывают сопротивление потоку, эквивалентное
трубе той же длины, в то время как игольчатые клапаны добавляют сопротивление при обтекании иглы и
сопротивление при повороте жидкости;
- Точки подключения двухходового шарового крана лежат на одной оси в отличие от прямого игольчатого
вентиля;
- Общая рекомендация для ЛЮБОГО шарового крана любого класса давления: не использовать шаровые краны
для регулировки потока, когда система находится под давлением! Для сброса давления всегда правильнее
использовать игольчатый вентиль.
Все БРС по умолчанию проходные. Для заказа запорных БРС добавьте "R" в конце номенклатурного кода. Проходные БРС используются для быстрого разбора соединения в системе без давления. Запорные БРС используются для быстрого разбора соединения в системе под давлением, при этом давление сохраняется с обеих сторон соединения.
Пример комплекта запорной БРС "Штуцер-штуцер". Слева "игла", справа "тело".
Пример комплекта проходной БРС "Штуцер-штуцер". Слева "игла", справа "тело".
Пример комплекта проходной БРС "Ниппель-ниппель". Слева "игла", справа "тело".
